جزئیات محصول:
پرداخت:
|
رنگ: | محوطه سفید، دسته آبی | ظرفیت شکستن: | 6 ka |
---|---|---|---|
لهستانی ها در دسترس هستند: | 1 قطب، 2 قطب، 3 قطب، 4 قطب | ولتاژ: | DC |
محدوده: | محدوده مشابه UKB7Z، UKF7، UKL7، UKB7LE، | ||
برجسته: | ,,Compact Circuit Breaker |

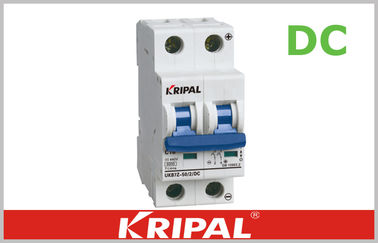

دیود خروجی 63A 1000V DC برای سیستم خورشیدی PV
شرح:
مدار قطع کننده DC ساخته شده از مورد، مکانیزم عملیاتی، سفر بار بیش از حد حرارتی، سیستم تماس تماس الکترومغناطیسی، سیستم قوس و غیره است. دارای بیش از حد و محافظت از اتصال کوتاه، ساختار منحصر به فرد طراحی و قوی قوس مغناطیسی دائمی است که باعث می شود محصول دارای اتصال کوتاه 6KA توانایی زندگی مکانیکی طولانی بیش از 20000 بار و شکل زیبا.
کاربرد:
مدار UKB7Z سری DC1200V 63A DC قطع کننده مدار، برای رتبه فعلی 63A یا کمتر اعمال می شود، عمدتا مورد استفاده برای محافظت overloading و حفاظت از اتصال کوتاه در تجهیزات سیستم توزیع DC و تجهیزات الکتریکی است. این را می توان به طور گسترده ای در برق، پست، ترافیک، معادن و زمینه های مختلف استفاده می شود. در چین در حال حاضر، محصولات ما در مورد ولتاژ رتبه مورد در بالاترین نسبت به محصولات مشابه است. استاندارد محصولات بر اساس IEC60947، GB14048.2، IEC60898.2 AS / NZS60898.1، AS / NZS60898.2، استاندارد AS / NZ61009
مشخصات فنی:
درجه مدار درجه جاری (A) | 63 | ||||||
عملکرد الکتریکی | |||||||
Ue ولتاژ عملیاتی دارای امتیاز (V DC) | AC250V AC415V DC440V DC550V DC800V DC1000V | ||||||
دارای رتبه فعلی در (A) | 6-10-16-20-25-32-40-50-63 | ||||||
ولتاژ عایق بندی Ui (V DC) | 1000V | ||||||
ولتاژ ضربه نامشخص Uimp (کیلو وات) | 4 | ||||||
ظرفیت شکستن نهایی Icu (کیلو وات) | 6 | 6 | 6 | 6 | |||
اجرای ظرفیت شکست Ics (٪ Icu) | 75٪ | 75٪ | 75٪ | 75٪ | |||
نوع منحنی | سی | ||||||
نوع سفر | حرارتی مغناطیسی | ||||||
مکانیکی | مقدار متوسط واقعی | 20000 | |||||
ارزش استاندارد | 8500 | ||||||
الکتریکی | مقدار متوسط واقعی | 2500 | |||||
ارزش استاندارد | 1500 | ||||||
کنترل و نشان دادن | |||||||
آزادی شانت (SHT) | گزینه | ||||||
آزادی undervoltage (UNT) | |||||||
تماس کمکی (AX) | |||||||
تماس هشدار (AL) | |||||||
اتصال و نصب | |||||||
ظرفیت سیم کشی (mm2) | در 32A، I ~ 25mm2، I≥ 40A، 10 ~ 35 | ||||||
دمای محیط (° C) | -20 ~ 70 | ||||||
ارتفاع | ≤ 2000 | ||||||
رطوبت نسبی | ≤ 95٪ | ||||||
سطح آلودگی | 3 | ||||||
محیط نصب و راه اندازی | هیچ شوک و ارتعاش آشکار نیست | ||||||
رده نصب | کلاس III | ||||||
نصب و راه اندازی | راه آهن استاندارد DIN | ||||||
ابعاد | W | 17.5 | 35 | 52.5 | 70 | ||
ه | 80 | 80 | 80 | 80 | |||
(W) * (H) * (عمیق) | عمیق | 71 | 71 | 71 | 71 | ||
وزن (کیلوگرم) | 0.12 | 0.24 | 0.36 | 0.48 |
چرا KRIPAL Electric را انتخاب کنید:
تاریخ طولانی: ما در سال 1987 تاسیس شد، بیش از 25 سال تخصصی در سیستم برق.
تعداد کارخانه های شاخه حرفه ای و کارگران: 50 کارخانه کارخانه شاخه حرفه ای
صدور گواهینامه: ما گذشت ISO9001: 2000، ROHS، CE، CB، Semko، TUV، SAA، UL، KEMA ...
کنترل کیفیت: ما کنترل کیفیت را برای هر مورد به صورت جداگانه و دارای سیستم کنترل کیفی جدی برای ایجاد نام تجاری ما بیشتر.
خدمات سریع: سوالات / نظرات / نظرات شما ظرف 48 ساعت پاسخ خواهد داد
