جزئیات محصول:
پرداخت:
|
| سفارشی: | رنگ | پین ها: | 3 |
|---|---|---|---|
| تایپ کنید: | حرارتی | حفاظت: | بیش از حد |
| استفاده: | معمولا با ac contactor | بازنشانی: | دستی / اتوماتیک |
| برجسته: | ,,Overcurrent Relays |
||

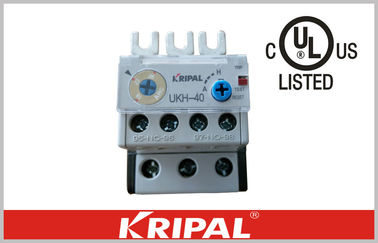

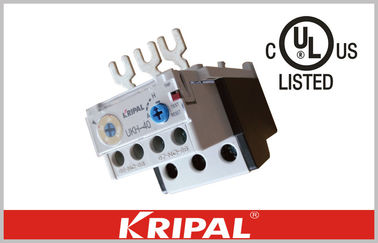

کلاس 10A رله حرارتی بارگیری دستی / اتوماتیک با پیمانکار AC
رله های اضطراری گرمایی دستگاه های محافظتی هستند. آنها طراحی شده اند تا قدرت را از بین ببرند
جریان برای مدت زمان طولانی. برای انجام این کار، رله های حرارتی بیش از حد حاوی یک بسته نرمال است
(NC) رله. وقتی جریان بیش از حد از طریق مدار موتور جریان می یابد، به علت افزایش موتور، رله باز می شود
درجه حرارت، دمای رله یا جریان بیش از حد حساس، بسته به نوع رله.
این رله های اضافه بار شبیه به قطع کننده های مدار در ساخت و استفاده هستند، اما اکثر قطع کننده های مدار متفاوت هستند
در آن مدار را قطع می کنند اگر بار اضافی حتی برای یک لحظه اتفاق بیفتد. رله حرارتی بیش از حد برعکس است
طراحی شده برای اندازه گیری مشخصات حرارتی موتور؛ بنابراین، بیش از حد باید برای یک مدت طولانی قبل از آن رخ دهد
مدار قطع شده است
برنامه های کاربردی:
رله های اضافی سری UKH برای مدار AC 50Hz یا 60Hz، ولتاژ نامی کمتر از 660V و جریان نامی اعمال می شود. 1A-800A برای اضافه بار موتور AC و حفاظت فاز باز در طول زمان طولانی و یا خدمات طولانی مدت متناوب، که همچنین می تواند عدم تعادل جدی 3 فاز را حفظ کند و زمان شروع طولانی مدت عملکرد موتور یا طولانی مدت، همچنین برای کنتاکتور AC مناسب برای استارتر الکترومغناطیسی
مشخصات فنی:
زمان حرکت تعادل سه مرحله ای
نه | بار تنظیم جریان | زمان حرکت | شرایط شروع | دمای محیط | ||
1 | 1.05 | > 2 ساعت | حالت سرد | 20 ± 5 درجه سانتیگراد | ||
2 | 1.2 | <2 ساعت | حالت گرما (به دنبال آزمون شماره 1) | |||
3 | 1.5 | <4min | ||||
4 | 7.2 | 10A | 2s <Tp≤10s | ≤63A | حالت سرد | |
10 | 4s <Tp≤10s | > 63A | ||||
امکانات:
1. ساختار نصب مستقیم:
اضافه بار حرارتی نسبی می تواند به طور مستقیم به پیمانکاران مغناطیسی بدون
براکت های additonal (مدل کاربردی: UKH-22، 40، 85،100،150،220،630)
2. پوشش ایمنی
پوشش محافظ انگشتی جلوگیری از لمس ناخواسته هادی الکتریکی را از بین می برد
3 جداسازی بخش قدرت و بخش عملیاتی
مدار اصلی و بخش عملیات به صورت جداگانه طراحی شده و قسمت عملیاتی معمولا استفاده می شود.
4 عملیات آسان
شرایط کار:
1. ارتفاع نصب کمتر از 2000m
2. محدوده دما اطراف: از -5 ° C ~ + 40 ° C
3. در شرایط غیر انفجاری یا بدون فرسایش کافی و تخریب گاز و گرد و غبار
منطقه هدایت
4. بدون حمله باران و برف
5. سطح آلودگی 2
